16.04.2017 / Rahmen /
Rohre bearbeiten

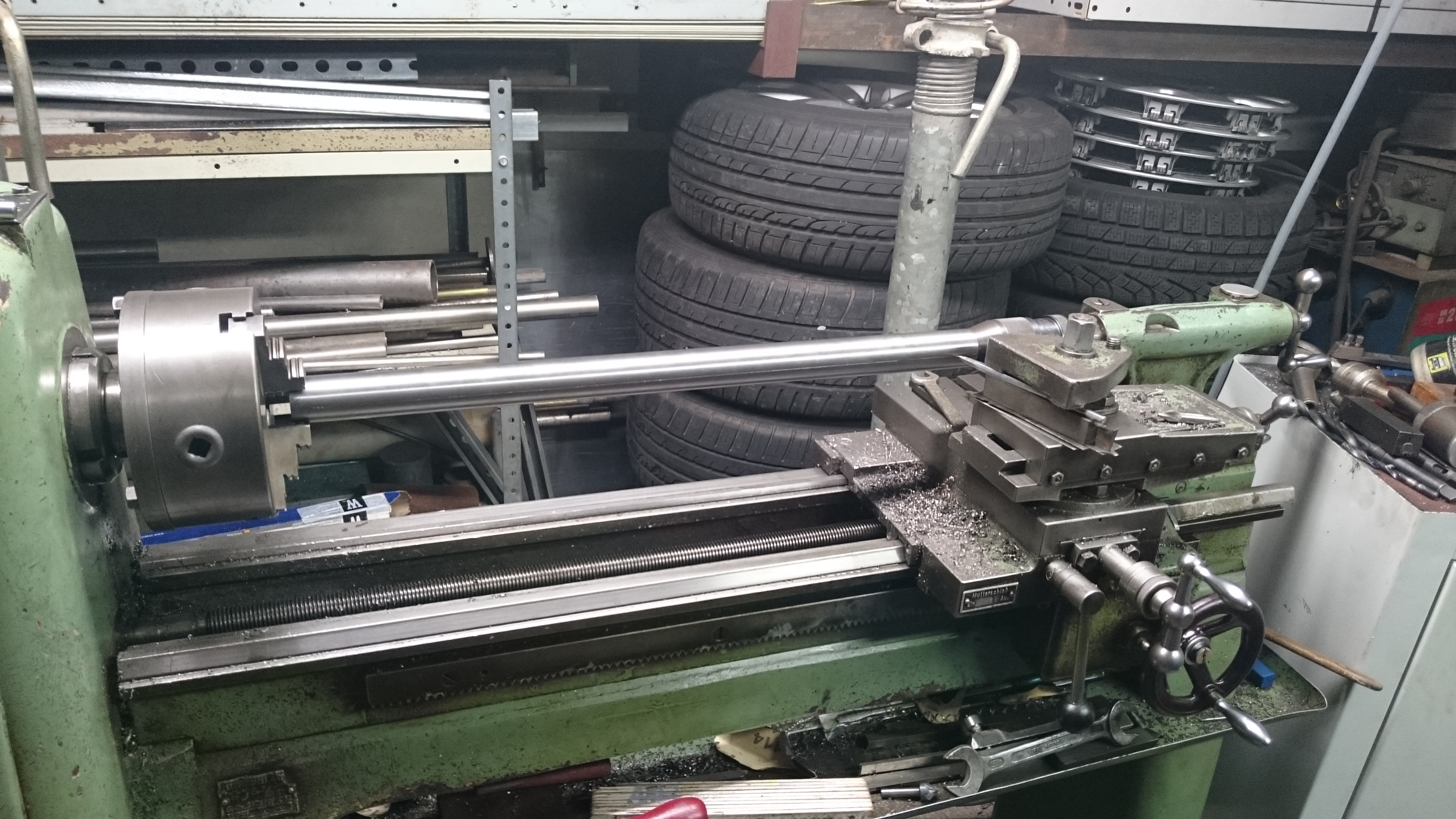

Anriss der Rohrmitte über die komplette Länge
Einrichtung des Rohspanners: Abgleich des 0° Winkels des Supports mit dem Rohrspanner über Umschlagmessung mit der Messuhr

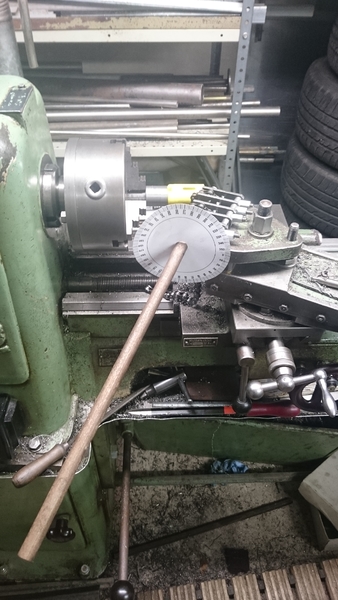

Schnittwinkeleinstellung über verdrehen des Supports der Drehmaschine

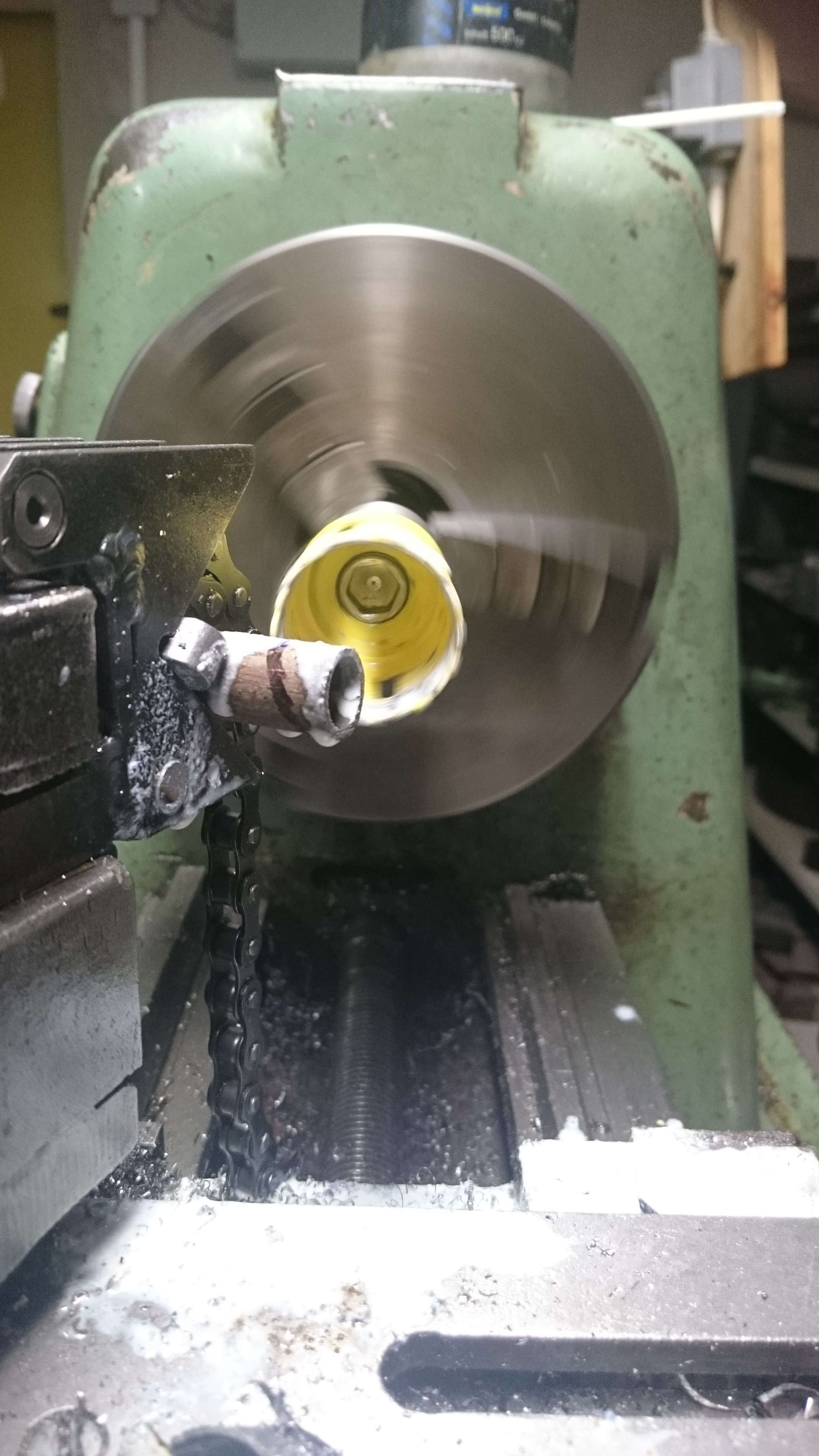

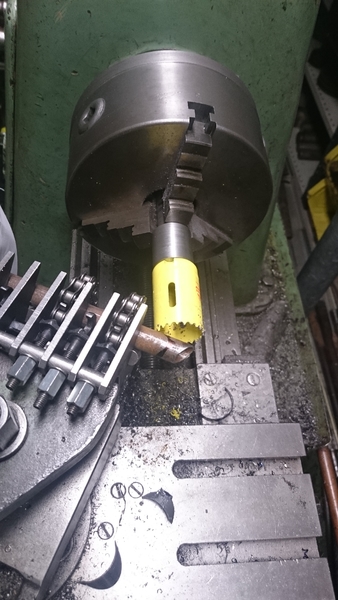

Schnitt mit einer Bohrkrone im richtigen Durchmesser des später angesetzten Rohres
Abschnitt des Sitzrohrs unten nach Schablone
Sitzstreben mit 2 Rohren aus Restbeständen zum Testen des Abschnittes zum Sitzrohr (schwierig)
der Abschnitt des Sitzrohrs ist schwierig, da man auf einen Höhenversatz zur Spindel und Winkelverdrehungen um zwei Achsen (Support- und Drehachse im Prisma des Rohrspanners) achten muss
Höhenversatz über eingelegte Passfeder im Rohrspanner
Schnittkontur sicherheitshalber angezeichnet
passt
andere Sitzstrebe unter Spindelmitte und in die andere Richtung im Prisma des Rohrspanners verdreht
